Syinsi新型 EuroTile 模块化 系统

1U合成系统完整解决方案

分类标签:业界风云     合成器      玩转DIY

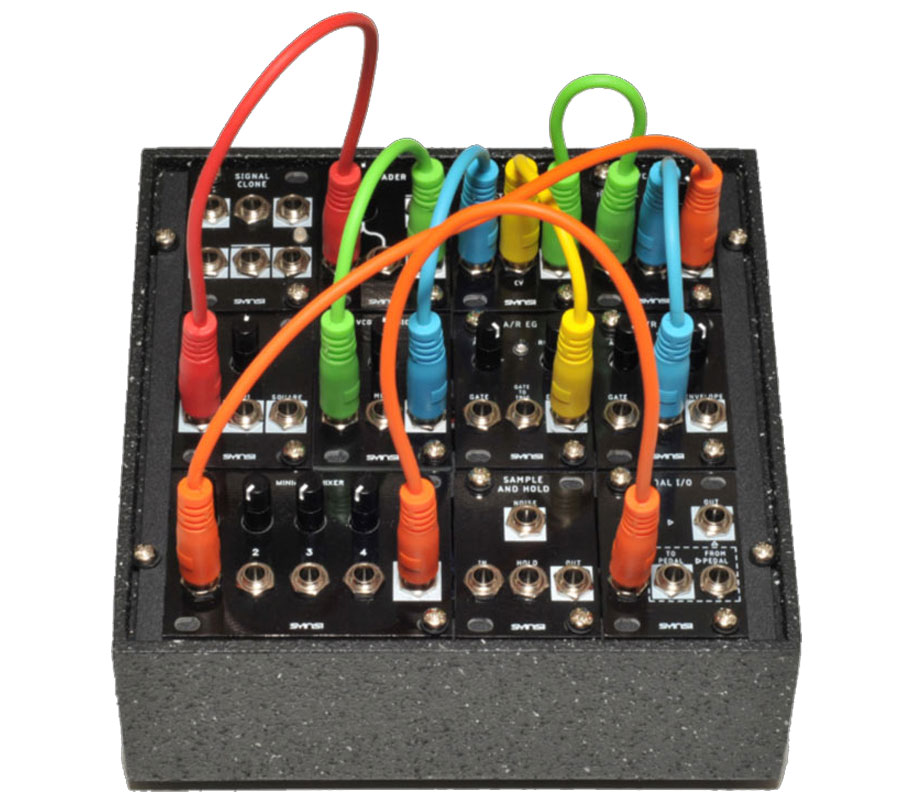

Syinsi新型 EuroTile 模块化 系统 LiveShow 第1张

Eurotile模块化系统是一个完整,紧凑的模块化合成器,以流行的1U Tile格式为基础。1U Tiles是与Eurorack模块化格式一起使用的小型独立模块。与普通的Eurorack系统相比,该系统体积更小、更加经济。

Syinsi新型 EuroTile 模块化 系统 LiveShow 第2张

EuroTile模块化系统将能够在4×3阵型中容纳多达12个瓦片模块,Kickstarter的价格将在99美元到499美元之间,其1U模块价格从14.99美元起。



什么是 EuroTile?

EuroTile与1U的格式基本相同,但是,Syinsi热衷于坚持这些额外的标准:

  • 白色LED:时钟或触发指示灯
  • 绿色LED:门或正CV。亮度表示水平。
  • 红色LED:负CV。亮度表示水平。
  • LFO,Envelope,VCF,VCA CV范围:0V至+ 5V(对玩转DIY 项目友好)。
  • 能够处理-10V到+ 10V。例如,我们的模拟VCO工作电压低至-2V且高达+ 9V,但在0V和5V之间最精确。
  • 所有CV实用程序模块(Scale Offset,Signal Clone,CV Mixer等)均可使用高达-10V至+ 10V的信号(由于运算放大器的工作方式,负轨可能仅降至-9V。)

EuroTile 细节

Syinsi新型 EuroTile 模块化 系统 LiveShow 第3张

Syinsi新型 EuroTile 模块化 系统 LiveShow 第4张

Syinsi新型 EuroTile 模块化 系统 LiveShow 第5张

Syinsi新型 EuroTile 模块化 系统 LiveShow 第6张

Syinsi新型 EuroTile 模块化 系统 LiveShow 第7张

高效开关电源提供1.2A + 12V电源轨和700mA-12V电压轨,几乎不会变热。指示灯可独立显示两个轨道的状态。其输入(电源适配器)侧和输出(1U平铺)侧受到短路和反极性保护。
